化工企业经常用到的阀门有那些?

化工企业经常用到的阀门有：闸阀、截止阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、疏水阀共八种常用阀门。

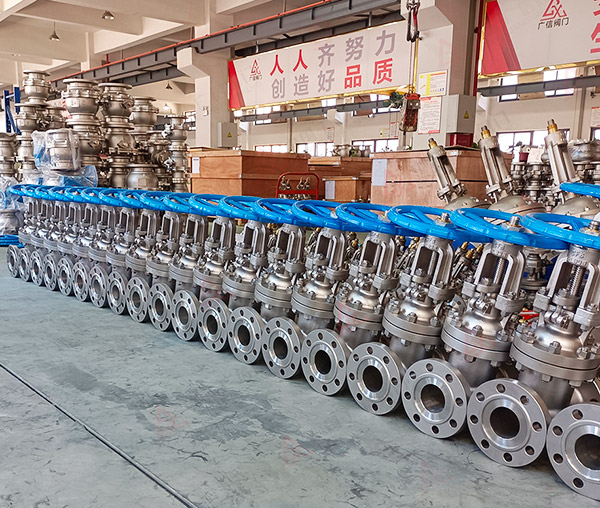

一、闸阀

闸阀也叫闸板阀 , 是一种广泛使用的阀门。它的闭合原 理是闸板密封面与阀座密封面高度光洁、平整一致 , 相互贴合 , 可阻止介质流过 , 并依靠顶模、弹簧或闸板的模形 , 来 增强密封效果。它在管路中主要起切断作用。

它的优点是 : 流体阻力小 , 启闭省劲 , 可以在介质双向 流动的情况下使用 , 没有方向性 , 全开时密封面不易冲蚀 , 结 构长度短 , 不仅适合做小阀门 , 而且适合做大阀门。

闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。按闸板构造分 , 也分两类 , 一是平行 , 二是模式。

二、截止阀

截止阀 , 也叫截门 , 是使用最广泛的一种阀门 , 它之所 以广受欢迎 , 是由于开闭过程中密封面之间摩擦力小 , 比较耐用 , 开启高度不大 , 制造容易 , 维修方便 , 不仅适用于中 低压 , 而且适用于高压。

它的闭合原理bai是 , 依靠阀杠压力 , 使阀瓣密封面与阀座密封面紧密贴合 , 阻止介质流通。

截止阀只许介质单向流动 , 安装时有方向性。它的结构 长度大于闸阀 , 同时流体阻力大 , 长期运行时 , 密封可靠性 不强。

截止阀分为三类 : 直通式、直角式及直流式斜截止阀。

三、蝶阀

蝶阀也叫蝴蝶阀 , 顾名思义 , 它的关键性部件好似蝴蝶 迎风 , 自由回旋 。

蝶阀的阀瓣是圆盘 , 围绕阀座内的一个轴旋转 , 旋角的 大小 , 便是阀门的开闭度。

蝶阀具有轻巧的特点 , 比其他阀门要节省材料 , 结构简 单 , 开闭迅速 , 切断和节流都能用 , 流体阻力小 , 操作省力。 蝶阀 , 可以做成很大口径。能够使用蝶阀的地方 , 最好不要 使闸阀 , 因为蝶阀比闸阀经济 , 而且调节性好。目前 , 蝶阀 在热水管路得到广泛的使用。

四、球阀

球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便 , 体积小 , 可以做成很大口径 , 密封可靠 , 结构 简单 , 维修方便 , 密封面与球面常在闭合状态 , 不易被介质 冲蚀 , 在各行业得到广泛的应用。

球阀分两类 , 一是浮动球式 , 二是固定球式。

五、旋塞阀

旋塞阀是依靠旋塞体绕阀体中心线旋转 , 以达到开启与关闭的目的。它的作用是切断、分田和改变介质流向。结构简单 , 外形尺寸小 , 操作时只须旋转 90 。 , 流体阻力也不大。 其缺点是开关费力 , 密封面容易磨损 , 高温时容易卡住 , 不 适宜于调节流量。

旋塞阀 , 也叫旋塞、考克、转 心门。它的种类很多 , 有直通式、 三通式和四通式。

六、止回阀

止回阀是依靠流体本身的力量自动启闭的阀门 , 它的作用是 阻止介质倒流。它的名称很多 , 如 逆止阀、单向阀、单流门等。按结构可分两类。

(1) 升降式 : 阀瓣沿着阀体垂 直中心线移动。这类止回阀有两种 : 一种是卧式 , 装于水平管道 , 阀体外形与截止阀相似 , 另一种是立式 , 装于垂直管道 , 。

(2) 旋启式 : 阀瓣围绕座外的销轴旋转 , 这类阀门有单 瓣、双瓣和多瓣之分 , 但原理是相同的。

水泵吸水管的吸水底阀是止回阀的变形 , 它的结构与上述两类止因阀相同 , 只是它的下端是开敞的 , 以便可使水进入。

七、减压阀

减压阀是将介质压力降低到一定数值的自动阀门 , 一般阀后压力要小于阀前压力的 50% 。减压阀种类很多 , 主要有活塞式和弹簧薄膜式两种。

活塞式减压阀是通过活塞的作用进行减压的阀门 , 。弹簧薄膜式减压阀 , 是依靠弹簧和薄膜来进行压力平衡的 ,

八、疏水阀

疏水阀也叫阻汽排水 阀、汽水阀、疏水器、回水盒、回水门等。它的作用是自动排泄不断产生的凝结 水 , 而不让蒸汽出来。

疏水阀种类很多 , 有 浮筒式、浮球式、钟形浮子式、脉冲式、热动力式、热 膨胀式。常用的有浮筒式、 钟形浮子式和热动力式。

(1) 浮筒式疏水阀 浮筒式疏水阀 主要有阀门、轴杆、导 管、浮筒和外壳等构件组 成。

当设备或管道中的凝 结水在蒸汽压力推动下进 入疏水阀 , 逐渐增多至接 近灌满浮筒时 , 由于浮筒 的重量超过了浮力而向下沉落 , 使节流阀开启。这样使得筒内的凝结水在蒸汽压力的 作用下经导管和阀门排出。当浮筒内的凝结水接近排完时 , 由 于浮筒的重量减轻而向上浮起 , 使节流阀关闭 , 浮筒内又开 始积存凝结水。这样周期性地工作 , 既可自动排出凝结水 , 又能阻止蒸汽外逸。

(2) 钟形浮子式疏水阀

钟形浮子式疏水阀又称吊桶式疏水阀 ( 主要由调节阀、吊桶、外壳和过滤装置等构件组成。疏水阀内的吊桶被倒置 , 开始时处于下降位置 , 调节阀是开启的。当设备 或管道中的冷空气和凝结水在蒸汽压力推动下进入疏水阀 , 随即由调节阀排出。一方面 , 当蒸汽与没有排出的少量空气 逐渐充满吊桶内部容积 , 同时凝结水不断积存 , 吊桶因产生 浮力而上升 , 使调节阀关闭 , 停止排出凝结水。另一方面 , 吊桶内部的蒸汽和空气有一小部分从桶顶部的小孔排出 , 而大 部分散热后凝成液体 , 从而使吊桶浮力逐渐减小而下落 , 使 调节阀开启 , 凝结水又排出。这样周期性地工作 , 既可自动 排出凝结水 , 又能阻止蒸汽外逸。

(3) 热动力式疏水阀

当设备或管道中的凝结水流入阻气排水阀后 , 变压室内 的蒸汽随之冷凝而降低压力 , 阀片下面的受力大于上面的受 力 , 故将阀片顶起。因为凝结水比蒸汽的粘度大、流速低 , 所 以阀片与阀底间不易造成负压 , 同时凝结水不易通过阀片与外壳之间的间隙流入变压室 , 使阀片保持开启状态 , 凝结水 流经环行槽排出。

当设备或管道中的蒸汽流人疏水阀后 , 因为蒸汽比凝结 水的粘度小、流速高 , 所以阀片与阀座问容易造成负压 , 同 时部分蒸汽流入变压室 , 故使阀片上面的受力大于下面的受 力 , 使阀片迅速关闭。这样周期性地工作 , 既可自动排出凝 结水 , 又能阻止蒸汽外逸。
